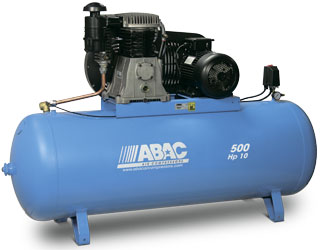

Двухступенчатые поршневые компрессоры ABAC B4900, B5900B, B6000, B7000, A49 с ременным приводом
В двухступенчатых компрессорах воздух подвергается сжатию дважды, благодаря такой технологии создается более высокое давление воздуха внутри ресивера, что в сочетании с большой производительностью делает компрессор надежным источником сжатого воздуха для профессиональных и промышленных задач. Специальные компоненты и узлы, а также технология изготовления, используемые при производстве двухступенчатых компрессорных головок B4900, B5900B, B6000, B7000, B7900, обеспечивают надежную и долгосрочную эксплуатацию.
Особенности ABAC B4900, B5900B, B6000, B7000, B7900, A49
- Двухцилиндровая двухступенчатая головка с чугунными цилиндрами.
- Двойное сжатие обеспечивает увеличение объема подачи и давления.
- Эффективная система охлаждения с использованием алюминиевых головок цилиндров с большим охлаждающим радиатором для получения сжатого воздуха высшего качества.
- Пластины клапанов из специальной износостойкой нержавеющей стали для максимальной производительности в течение всего срока эксплуатации.
- Увеличенный масляный картер обеспечивает высокоэффективную работу.
- Электрический двигатель с теплозащитой от перегрева и автоматическим повторным пуском для жестких условий эксплуатации.
Технические характеристики
Расшифровка маркировки:
- С - комплектация на колесах.
- F - комплектация на металлических ножках.
- M / T - работают от сети напряжением 220 В / 380 В.
- V - вертикальный ресивер.
- TANDEM - на одном ресивере установлены два электродвигателя и две поршневые головки, которые работают параллельно.
- (S/T) - со стартером типа звезда-треугольник
| Модель | Артикул | Мощность | Ресивер, л | Производительность,
л/мин | Частота вращения, об/мин | Электропитание (В/ф/Гц) | Давление, бар | Звуковое давление-мощность, дБА | Габариты (Д×Ш×В), мм | Вес, кг |
| л.с. | кВт |
| c колёсами |
|---|
| PRO A49B 100 CM3 | 4116000250 | 3 | 2,2 | 100 | 444 | 1050 | 230/1/50 | 11 | 91 | 1060×486×927 | 70 |
| PRO A49B 150 CM3 | 4116000251 | 3 | 2,2 | 150 | 444 | 1050 | 230/1/50 | 11 | 91 | 1305×501×1006 | 84 |
| PRO A49B 200 CM3 | 4116000252 | 3 | 2,2 | 200 | 444 | 1050 | 230/1/50 | 11 | 91 | 1437×573×1058 | 109 |
| PRO A49B 100 CT3 | 4116000232 | 3 | 2,2 | 100 | 444 | 1050 | 400/3/50 | 11 | 91 | 1006×486×927 | 70 |
| PRO A49B 150 CT3 | 4116000233 | 3 | 2,2 | 150 | 444 | 1050 | 400/3/50 | 11 | 91 | 1305×501×1006 | 84 |
| PRO A49B 200 CT3 | 4116000234 | 3 | 2,2 | 200 | 444 | 1050 | 400/3/50 | 11 | 91 | 1437×573×1058 | 109 |
| PRO A49B 200 CT4 | 4116000235 | 4 | 3 | 200 | 553 | 1300 | 400/3/50 | 11 | 93 | 1437×573×1047 | 105 |
| PRO A49B 270 CT4 | 4116000237 | 4 | 3 | 270 | 553 | 1300 | 400/3/50 | 11 | 93 | 1532×607×1128 | 120 |
| PRO A49B 270 CM4 | 4116000254 | 4 | 3 | 270 | 553 | 1300 | 230/1/50 | 11 | 93 | 1532×607×1128 | 120 |
| PRO A49B 200 CT5,5 | 4116000241 | 5,5 | 4 | 200 | 595 | 1400 | 400/3/50 | 11 | 95 | 1437×573×1058 | 114 |
| PRO A49B 270 CT5,5 | 4116000243 | 5,5 | 4 | 270 | 595 | 1400 | 400/3/50 | 11 | 95 | 1532×607×1132 | 124 |
| PRO A49B 500 CT5,5 | 4116000245 | 5,5 | 4 | 500 | 595 | 1400 | 400/3/50 | 11 | 95 | 1951×680×1269 | 191 |
| PRO B4900-200 CT4 | 4116019571 | 4 | 3 | 200 | 514 | 1400 | 400/3/50 | 11 | 76 - 96 | 1500×450×960 | 140 |
| PRO B4900-270 CT4 | 4116019626 | 270 | 1530×600×1160 | 144 |
| PRO B5900B-90 CT 5,5 | 4116019684 | 5,5 | 4 | 90 | 653 | 1400 | 400/3/50 | 11 | 77 - 97 | 1060×570×940 | 95 |
| PRO B5900B-200 CT 5,5 | 4116019696 | 200 | 1580×580×1150 | 164 |
| PRO B5900B-270 CT 5,5 | 4116019770 | 270 | 1575×680×1150 | 170 |
| PRO B5900B-500 CT 5,5 | 4116019806 | 500 | 2030×670×1400 | 222 |
| PRO B6000-270 CT 5,5 | 4116020179 | 5,5 | 4 | 270 | 660 | 1100 | 400/3/50 | 11 | 77 - 97 | 1520×600×1250 | 171 |
| PRO B6000-500 CT 5,5 | 4116020225 | 500 | 2030×670×1400 | 232 |
| PRO B6000-270 CT 7,5 | 4116020182 | 7,5 | 5,5 | 270 | 827 | 1400 | 400/3/50 | 11 | 82 - 102 | 1520×600×1250 | 180 |
| PRO B6000-500 CT 7,5 | 4116019806 | 500 | 2030×670×1400 | 263 |
| PRO B7000-270 CT 7,5 | 4116020778 | 7,5 | 5,5 | 270 | 1023 | 1100 | 400/3/50 | 11 | 82 - 102 | 1520×600×1250 | 194 |
| PRO B7000-500 CT 7,5 | 4116020834 | 500 | 2030×670×1400 | 277 |
| PRO B7000-270 CT 10 | 4116020782 | 10 | 7,5 | 270 | 1210 | 1300 | 400/3/50 | 11 | 82 - 102 | 1520×600×1250 | 199 |
| PRO B7000-500 CT 10 | 4116020835 | 500 | 2030×670×1400 | 282 |
| PRO B5900B-90 CT5,5 15BAR | 4116019685 | 5,5 | 4 | 90 | 450 | 1000 | 400/3/50 | 15 | 77 - 97 | 1060×570×940 | 95 |
| без колёс |
|---|
| PRO A49B 270 FM3 | 4116000253 | 3 | 2,2 | 270 | 444 | 1050 | 230/1/50 | 11 | 91 | 1532×456×1005 | 118 |
| PRO A49B 270 FT3 | 4116000249 | 3 | 2,2 | 270 | 444 | 1050 | 400/3/50 | 11 | 91 | 1532×456×1005 | 118 |
| PRO A49B 200 FT4 | 4116000236 | 4 | 3 | 200 | 553 | 1300 | 400/3/50 | 11 | 93 | 1438×440×949 | 105 |
| PRO A49B 270 FT4 | 4116000238 | 4 | 3 | 270 | 553 | 1300 | 400/3/50 | 11 | 93 | 1532×456×1005 | 120 |
| PRO A49B 200 FT5,5 | 4116000242 | 5,5 | 4 | 200 | 595 | 1400 | 400/3/50 | 11 | 95 | 1437×440×949 | 114 |
| PRO A49B 270 FT5,5 | 4116000244 | 5,5 | 4 | 270 | 595 | 1400 | 400/3/50 | 11 | 95 | 1532×456×1005 | 124 |
| PRO A49B 500 FT5,5 | 4116000246 | 5,5 | 4 | 500 | 595 | 1400 | 400/3/50 | 11 | 95 | 1950×530×1145 | 191 |
| PRO B4900-200 FT4 | 4116019576 | 4 | 3 | 200 | 514 | 1400 | 400/3/50 | 11 | 76 - 96 | 1500×450×960 | 137 |
| PRO B4900-270 FT4 | 4116019632 | 270 | 1530×600×1160 | 144 |
| PRO B4900-270 FT 5,5 | 4116019630 | 5,5 | 4 | 270 | 550 | 1500 | 400/3/50 | 11 | 76 - 96 | 1530×600×1160 | 144 |
| PRO B5900B-200 FT 5,5 | 4116019700 | 200 | 653 | 1400 | 77 - 97 | 1580×580×1150 | 161 |
| PRO B5900B-270 FT 5,5 | 4116019781 | 270 | 1575×680×1150 | 167 |
| PRO B5900B-500 FT 5,5 | 4116019812 | 500 | 2030×670×1400 | 219 |
| PRO B6000-500 FT 5,5 | 4116020242 | 5,5 | 4 | 500 | 660 | 1100 | 400/3/50 | 11 | 77 - 97 | 2030×670×1400 | 260 |
| PRO B6000-270 FT 7,5 | 4116020190 | 7,5 | 5,5 | 270 | 827 | 1400 | 400/3/50 | 11 | 77 - 97 | 1520×600×1250 | 177 |
| PRO B6000-500 FT 7,5 | 4116020243 | 500 | 2030×670×1400 | 260 |
| PRO B7000-270 FT 7,5 | 4116020789 | 7,5 | 5,5 | 270 | 1023 | 1100 | 400/3/50 | 11 | 82 - 102 | 1520×600×1250 | 191 |
| PRO B7000-500 FT 7,5 | 4116020852 | 500 | 2030×670×1400 | 174 |
| PRO B7900-500 FT 7,5 | 4116020047 | 500 | 950 | 750 | 400/3/50 | 11 | 82 - 102 | 2030×680×1400 | 295 |
| PRO B7000-270 FT10 | 4116020790 | 10 | 7,5 | 270 | 1210 | 1300 | 400/3/50 | 11 | 82 - 102 | 1520×600×1250 | 196 |
| PRO B7000-270 FT10 (S/T) | 4116020794 |
| PRO B7000-500 FT10 | 4116020855 | 500 | 2030×670×1400 | 279 |
| PRO B7000-500 FT10 (S/T) | 4116020956 |
| PRO B7000-900 FT10 | 4116020796 | 900 | 2070×800×1570 | 337 |
| PRO B7900-500 FT10 | 4116023545 | 10 | 7,5 | 500 | 1130 | 900 | 400/3/50 | 11 | 82 - 102 | 2030×680×1400 | 295 |
| PRO B7900-500 FT10 (S/T) | 4116020063 |
| PRO B5900B-500 FT 5,5 15BAR | 4116019876 | 5,5 | 4 | 500 | 450 | 1000 | 400/3/50 | 15 | 77 - 97 | 2030×670×1400 | 275 |
| PRO B6000-500 FT7,5 (S/T) 15BAR | 4116020249 | 7,5 | 5,5 | 500 | 570 | 1000 | 400/3/50 | 15 | 82 - 102 | 2030×670×1400 | 290 |
| PRO B7000-500 FT10 (S/T) 15BAR | 4116020860 | 10 | 7,5 | 500 | 930 | 1000 | 400/3/50 | 15 | 82 - 102 | 2030×670×1400 | 305 |
| PRO B7900-500 FT10 (S/T) 15BAR | 4116020064 | 1060 | 800 | 330 |
| с чугунной головкой |
|---|
| PRO CA1 -270 FT5,5 | 4116025181 | 5,5 | 4 | 270 | 530 | 688 | 400/3/50 | 11 | 72 - 92 | 1500×530×1210 | 214 |
| PRO CA1 -500 FT5,5 | 4116025186 | 500 | 1920×600×1340 | 303 |
| PRO CA1 -270 FT7,5 | 4116025182 | 7,5 | 5,5 | 270 | 700 | 908 | 400/3/50 | 11 | 75 - 95 | 1500×530×1210 | 239 |
| PRO CA1-500 FT7,5 | 4116025183 | 500 | 1920×600×1340 | 328 |
| PRO CA2-500 FT10 | 4116025185 | 10 | 7,5 | 500 | 1056 | 685 | 400/3/50 | 11 | 75 - 95 | 1920×600×1340 | 358 |
| PRO CA2-500 FT10 (S/T) | 4116025190 |
| PRO T CA1-500 FT7,5 TANDEM | 4116025184 | 7,5+7,5 | 5,5+5,5 | 500 | 1400 | 908 | 400/3/50 | 11 | 79 - 99 | 1920×600×1340 | 488 |
| с осушителем, установленным на ресивере |
|---|
| PRO B4900-270 FT 4 FFO | 4116000158 | 4 | 3 | 270 | 514 | 1400 | 400/3/50 | 11 | 76 - 96 | 1490×500×1175 | 174 |
| PRO B5900B-270 FT 5,5 FFO | 4116000159 | 5,5 | 4 | 270 | 653 | 1400 | 400/3/50 | 11 | 77 - 97 | 1490×500×1175 | 197 |
| PRO B5900B-270 FT 5,5 FFO (S/T) | 4116000171 |
| PRO B5900B-500 FT 5,5 FFO | 4116000165 | 500 | 1894×600×1280 | 249 |
| PRO B5900B-500 FT 5,5 FFO (S/T) | 4116000172 |
| PRO B6000-270 FT 7,5 FFO | 4116000166 | 7,5 | 5,5 | 270 | 827 | 1400 | 400/3/50 | 11 | 82 - 102 | 1490×500×1175 | 207 |
| PRO B6000-270 FT 7,5 FFO (S/T) | 4116000173 |
| PRO B6000-500 FT 7,5 FFO | 4116000167 | 500 | 1894×600×1280 | 290 |
| PRO B6000-500 FT 7,5 FFO (S/T) | 4116000174 |
| PRO B7000-270 FT 10 FFO | 4116000168 | 10 | 7,5 | 270 | 1210 | 1300 | 400/3/50 | 11 | 82 - 102 | 1490×500×1175 | 231 |
| PRO B7000-270 FT 10 FFO (S/T) | 4116000175 |
| PRO B7000-500 FT 10 FFO | 4116000169 | 500 | 1894×600×1280 | 314 |
| PRO B7000-500 FT 10 FFO (S/T) | 4116000176 |
| с вертикальным ресивером |
|---|
| PRO A49B 200 VT4 | 4116000239 | 4 | 3 | 200 | 553 | 1300 | 400/3/50 | 11 | 93 | 737×638×1679 | 110 |
| PRO A49B 270 VT4 | 4116000240 | 4 | 3 | 270 | 553 | 1300 | 400/3/50 | 11 | 93 | 737×600×1712 | 130 |
| PRO A49B 200 VT5,5 | 4116000247 | 5,5 | 4 | 200 | 595 | 1400 | 400/3/50 | 11 | 95 | 737×637×1679 | 117 |
| PRO A49B 270 VT5,5 | 4116000248 | 5,5 | 4 | 270 | 595 | 1400 | 400/3/50 | 11 | 95 | 736×600×1712 | 138 |
| PRO B4900-150 VT4 | 4116024560 | 4 | 3 | 150 | 514 | 1400 | 400/3/50 | 11 | 76 - 96 | 850×970×1950 | 180 |
| PRO B4900-200 VT4 | 4116024561 | 200 | 850×970×2050 | 185 |
| PRO B5900B-200 VT5,5 | 4116024563 | 5,5 | 4 | 200 | 653 | 1400 | 400/3/50 | 11 | 77 - 97 | 850×970×2050 | 205 |
| PRO B5900B-270 VT5,5 | 4116017006 | 270 | 850×970×2100 | 210 |
| PRO B6000-270 VT7,5 | 4116017001 | 7,5 | 5,5 | 270 | 827 | 1400 | 400/3/50 | 11 | 82 - 102 | 850×970×2100 | 242 |
| PRO B7000-270 VT10 | 4116017002 | 10 | 7,5 | 270 | 1210 | 1300 | 400/3/50 | 11 | 82 - 102 | 850×970×2100 | 261 |
| на опорной раме, без ресивера |
|---|
| PRO A49B BF4 | 4116000256 | 4 | 3 | BM | 553 | 1300 | 400/3/50 | 11 | 93 | 738×430×563 | 54 |
| PRO A49B BF5,5 | 4116000257 | 5,5 | 4 | BM | 595 | 1400 | 400/3/50 | 11 | 95 | 738×430×563 | 60 |
| PRO B5900B BF5,5 | 4116000133 | 5,5 | 4 | - | 653 | 1400 | 400/3/50 | 11 | 77 - 97 | 1100×590×800 | 90 |
| PRO B6000 BF7,5 | 4116000103 | 7,5 | 5,5 | - | 827 | 1400 | 400/3/50 | 11 | 82 - 102 | 1100×590×800 | 120 |
| PRO B7000 BF7,5 | 4116000011 | - | 1023 | 1100 | 1100×640×800 | 135 |
| PRO B7000 BF10 | 4116000013 | 10 | 7,5 | - | 1210 | 1300 | 400/3/50 | 11 | 82 - 102 | 1100×640×800 | 135 |
| PRO B7000 BF10 (S/T) | 4116000082 |
| PRO B7900 BF10 (S/T) | 4116000157 | - | 1130 | 900 | 1100×640×850 | 140 |
| PRO B8900 BF15 (S/T) | 4116000018 | 15 | 11 | - | 800 | 2013 | 400/3/50 | 11 | 82 - 102 | 1600×720×1000 | 338 |
| PRO B8900 BF20 (S/T) | 4116000016 | 20 | 15 | - | 950 | 2040 | 400/3/50 | 11 | 82 - 102 | 1600×720×1000 | 350 |
| PRO B7000 BF10 (S/T) 15BAR | 4116000170 | 10 | 7,5 | - | 930 | 1000 | 400/3/50 | 15 | 82 - 102 | 1100×640×800 | 135 |
| высокопроизводительные, с четырехцилиндровыми V-образными головками |
|---|
| PRO BV8900 900 FT15 (S/T) | 4116023343 | 15 | 11 | 900 | 2016 | 800 | 400/3/50 | 11 | 82 - 102 | 2430×930×1170 | 535 |
| PRO BV8900 900 FT20 (S/T) | 4116021614 | 20 | 15 | 2400 | 950 | 584 |
| тандем |
|---|
| PRO B4900-270 T4 TANDEM | 4116023822 | 4+4 | 3+3 | 270 | 1028 | 1400 | 400/3/50 | 11 | 82 - 102 | 1530×600×1160 | 210 |
| PRO B4900-500 T4 TANDEM | 4116019643 | 500 | 2030×670×1300 | 304 |
| PRO B5900-500 T5,5 TANDEM | 4116019884 | 5,5+5,5 | 4+4 | 500 | 1306 | 1400 | 400/3/50 | 11 | 82 - 102 | 2030×670×1300 | 323 |
| PRO B6000-500 T5,5 TANDEM | 4116020371 | 500 | 1320 | 1100 | 387 |
| PRO B6000-500 T7,5 TANDEM | 4116020375 | 7,5+7,5 | 5,5+5,5 | 500 | 1654 | 1400 | 400/3/50 | 11 | 82 - 102 | 2030×670×1300 | 387 |
| PRO B6000-900 T7,5 TANDEM | 4116020203 | 900 | 2070×800×1570 | 500 |
| PRO B7000-500 T7,5 TANDEM | 4116020987 | 500 | 2046 | 1100 | 2030×670×1300 | 425 |
| PRO B7000-500 T10 TANDEM | 4116021000 | 10+10 | 7,5+7,5 | 500 | 2420 | 1300 | 400/3/50 | 11 | 82 - 102 | 2030×670×1300 | 425 |
| PRO B7000-900 T10 TANDEM | 4116020810 | 900 | 2070×800×1570 | 538 |
